Proyeksi azimuthal merupakan hasil proyeksi permukaan bumi terhadap bidang datar baik yang menyinggung ataupun yang memotong bumi/globe tersebut.
Namun pada umumnya diambil bidang datar yang menyinggung globe.
Semua proyeksi yang tergolong ke dalam kelompok proyeksi azimuthal memiliki sifat atau ciri sebagai berikut:
 |
| Proyeksi Azimuthal, pic:http://geographx.co.nz/ |
- Semua lingkaran besar yang melalui titik pusat proyeksi termasuk ekuator dan semua meridian, digambarkan sebagai garis lurus dan mempunyai arah atau azimuth yang benar. Oleh karena itu proyeksi ini disebut proyeksi azimuthal.
- Semua titik yang berjarak sama dari titik pusat proyeksi memiliki jarak yang sama pada peta. Lingkaran yang menghubungkan titik-titik yang sama jaraknya dinamakan lingkaran horison, karena merupakan horison dari suatu ketinggian tertentu di atas pusat proyeksi. Semua lingkaran horison, tetap berupa lingkaran pada peta.
- Semua tempat atau lokasi yang berjarak sama dari titik pusat proyeksi memiliki distorsi yang sama.
- Semua proyeksi azimuthal berbeda dari yang satu dari yang lainnya, hanya dalam panjang jari-jari lingkungan horison.
Menurut garis karakteristiknya, proyeksi azimuthal terbagi atas:
a. Proyeksi Azimuthal Normal (Polar Case)
Dimana bidang proyeksi berimpit dengan sumbu globe (tegak lurus dengan sumbu globe).
b. Proyeksi Azimuthal Miring (Oblique Case)
Dimana bidang proyeksi membuat sudut miring dengan sumbu globe.
c. Proyeksi Azimuthal Transverse (Equatorial Case)
Dimana bidang proyeksi tegak lurus terhadap sumbu globe.

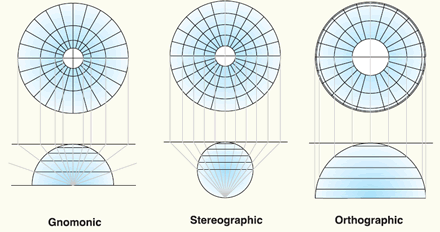

Menurut kedudukan/letak eyepoint, proyeksi azimuthal terbagi atas:
a. Proyeksi gnomonic
Bilamana eyepoint terletak pada pusat globe (permukaan globe diproyeksikan terhadap bidang datar dari pusat globe).
b. Proyeksi stereographic
Bilamana eyepoint terletak pada titik antipoda (permukaan globe diproyeksikan terhadap bidang datar dari titik antipoda).
c. Proyeksi orthographic
Bilamana eyepoint berada pada jarak tak terhingga, dalam hal ini permukaan globe diproyeksikan terhadap bidang datar dengan sinar proyeksi sejajar. Baca juga: Belajar Proyeksi Peta Dengan Kerajinan Tangan
 |
| Proyeksi Aximuth, pic:http://kartoweb.itc.nl/ |
