Komponen Peta Topografi- Peta Topografi merupakan salah satu peta yang banyak digunakan dalam berbagai bidang kehidupan.
Ciri khas dari peta topografi adalah adanya garis kontur atau garis yang menghubungkan ketinggian yang sama.
Lalu apa saja sih sebenarnya komponen-komponen peta topografi?. Berikut ulasannya:
1. Judul Peta, diambil dari bagian terbesar wilayah yang tercantum dalam satu lembar/sheet peta.
Biasanya terletak di bagian atas peta atau di samping untuk peta buatan badan koordinasi survai dan pemetaan nasional (BAKOSURTANAL).
2. Legenda Peta, merupakan penjelasan dari simbol simbol yang tercantum dalam peta. Bagian ini adalah komponen yang sangat vital karena kita akan jadi buta dalam membaca peta jika tidak ada legendanya.
Kita dapat menemukan objek dengan menyesuaikan simbol pada peta dengan legendanya. Baca juga: Jenis Simbol Peta
3. Skala Peta, bagian yang menunjukan ukuran dalam lembar peta dengan medan sebenarnya. Skala ini ada dua jenis yaitu skala garis dan skala angka.
Dalam peta topografi biasanya dicantumkan keduanya.
Rumus perhitungan : jarak sebenarnya = jarak di peta x skalanya. (Contoh : skala peta 1:25000; 1:50000; 1:100000) cara membacanya adalah 1:25000 berarti 1 cm dalam peta adalah 25000 cm di medan sebenarnya atau 25 km.
 |

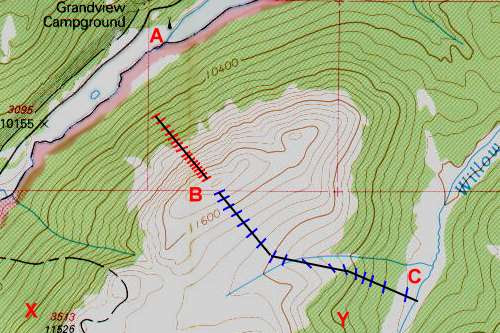

| Peta Topografi (src:http://www.compassdude.com/) |
4. Garis Koordinat, jaring-jaring dalam peta yang terdiri dari garis vertikal dan garis horisontal. Guna garis ini adalah untuk batas perhitungan koordinat. Koordinat peta dikenal ada dua jenis yaitu koordinat grid dan koordinat geografis.
Koordinat geografis merupakan koordinat dari jarring-jaring bumi yang terdiri garis lintang untuk horizontal dan garis bujur untuk vertical.
Penulisanya biasanya denga koordinat geografis, derajat, menit dan detik (Contoh : 940 15’ 114,4”) biasanya disertakan “L” untuk Lintang dan “B” untuk Bujur. Koordinat grid adalah jaring jaring koordinat lokal yang dipakai untuk
acuan pengkoordinatan dalam peta. Biasanya hanya disebutkan dengan angka saja dan dikenal dengan koordinat 8 angka atau 12 angka. Untuk peta w:st=”on” Indonesia ada 2 acuan pokok dalam koordinat ini yaitu dengan dikenal dengan sistem UTM/UPS atau LCO masing masing dengan acuan 0 derajat yang berbeda.
5. Garis Ketinggian atau biasa disebut garis kontur, Adalah garis yang menyerupai sidik jari yang menunjukkan titik ketinggian yang sama dalam peta.
Karena merupakan tanda dari ketinggian yang sama, maka garis ini tidak akan pernah saling memotong tapi bisa bersinggungan.
Lokasi yang lebih rendah akan melingkari lokasi yang lebih tinggi, itulah cirri garis kontur. Atau bisa juga disebutkan garis sebelah dalam adalah lebih tinggi dari garis sebelah luar.
Dalam peta interval atau jeda beda ketinggian antara garis kontur biasanya di tunjukan di dekat lokasi legenda. Untuk peta skala 1:25000 interval konturnya biasanya adalah 12,5 meter sedangkan peta skala 1:50000 biasanya interval konturnya adalah 25 meter.
Terjemahannya adalah bila interval kontur 25 meter, maka jarak antara garis kontur yang satu dengan yang lainnya di w:st=”on” medan sebenarnya memiliki beda tinggi secara vertical 25 meter.
Garis kontur dengan pola huruv “V” atau runcing biasanya menunjukan sebuah jurang/sungai, dan garis kontur dengan pola “U” atau berpola Lengkung biasanya menunjukan sebuah punggungan dan “O” merupakan puncak atau Kawah.
6. Tahun Pembuatan Peta, merupakan keterangan yang menunjukkan tahun terakhir peta tersebut diperbaharui. Hal ini sangat penting karena kondisi permukaan bumi bisa berubah sewaktu waktu.
7. Deklinasi, yaitu garis keterangan yang menunjukan beda Utara Peta dan Utara Magnetik (Utara Kompas). Deklinasi ini direvisi tiap 5 tahun sekali.
Kenapa ada perbedaan antara Utara peta dan Utara sebenarnya dan Utara Magnetik.
Seperti kita ketahu Utara Bumi kita ditunjukan oleh di Kutub Utara. Sedangkan sumbu utara magnet bumi sebenarnya ada di sebuah kepulauan di dekat dataran Green Land.
Setiap tahun karena rotasi Sumbu bumi ini mengalami pergeseran rata-rata 0,02 detik bisa ke timur dan ke barat.
Jadi utara sebenarnya bisa ditentukan dari mengkonversi antara utara magnetic dengan utara Peta. Biasanya akan dicantumkan di setiap lembar peta. Baca juga: Macam Arah Utara Peta
Tujuh bagian diatas merupakan bagian pokok yang selalu ada dalam tiap lembar peta topografi. Bagian lain adalah merupakan bagian pelengkap.
Yang biasanya berisi indeks peta, keterangan pembuatan peta, dan pemroduksi peta. Baca juga: Kenapa Utara Mengarah Ke Atas?.
Sumber: Djauhari Noor, Peta Topografi
